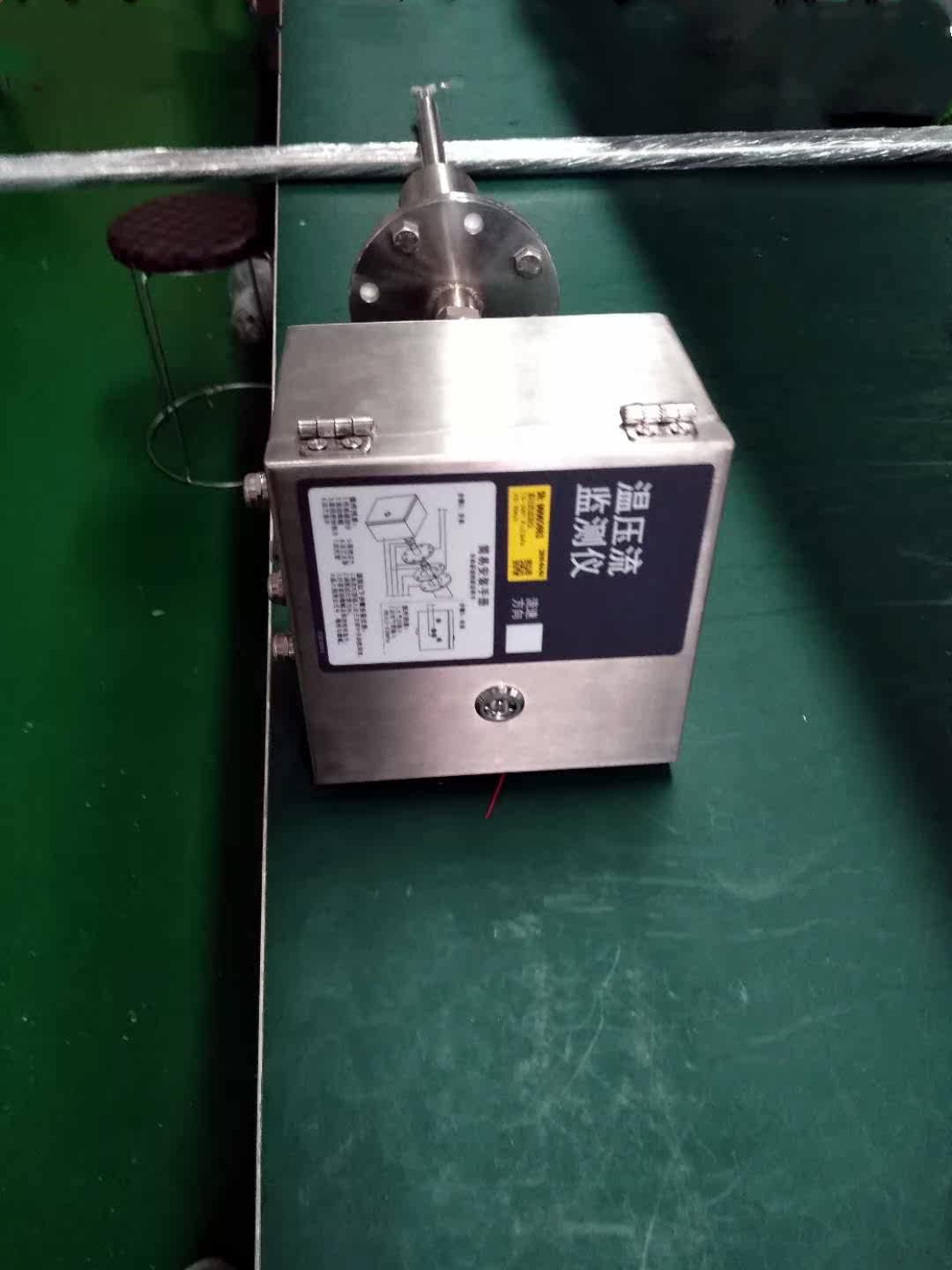

温压流一体监测仪（以下简称温压流监测仪）由S型皮托管、热电阻、微压差/绝压传感器组、反吹单元和信号控制处理器等组成，是专门针对烟气排放监测的高尘、高温、高湿和高腐蚀环境而开发的一体式流速、动压、静压、烟温监测仪，符合国家相关标准的要求，适用于烟气排放连续监测系统（CEMS）进行烟气流速、压力、温度及流量的实时连续测量。

技术指标

检测量程

流速：0~30或40m/s

压力：±5kPa表压或±2.5kPa表压

温度：0~300°℃

测量精度：

流速：±2.5%FS

压力：±2.5%FS

温度：±2.5%FS

显示分辨率：

流速：0.01m/s

压力：0.01kPa

温度：0.1°℃

压力传感器

TPS17：可变电容式压力传感器

TPS17：硅压阻式压力传感器

温度传感器 PT100热敏电阻

采样方式 插入式

DN65 法兰安装

皮托管长度800mm，1500mm，皮托管可伸缩调节

安装环境温度：-25~65℃

震动：加速度<1g

显示方式OLED屏显示，4位有效数字

电源220VAC±10%,50Hz,1A

输出接口

1：两线制4-20mA，隔离，负载电阻小于500欧姆

2：Modbus 协议，隔离，RS485-2W（需要模块）

后台通信RS232

反吹控制

自动反吹间隔时间设置范围：5~240分钟

触发反吹接口输入信号：220VAC，50Hz

反吹气源 仪表气，0.3-0.8MPa
