尘埃粒子在线监测系统Remote3104描述

-外壳材质：铝氧化

.尺寸：*长120 (带固定边）,如不需固定边长（90）另行告知，*宽（含气嘴长度）150*高50（单位：mm)，可定制不锈钢外壳

.安装位置：计数器安装于设备或墙壁上，等速采样头安装于采样点，与计数器分离安装

一、尘埃粒子在线监测系统Remote3104系统简介

       在线式激光尘埃粒子计数器监测系统Remote3104是我公司开发的高科技产品。它采用分散式多点采样，集中式数据处理的监测手段，大幅度提高了净化环境的监测质量和水平。已成功在国内多家单位使用，是目前国际净化系统自动监测的新潮流。

       在线式激光尘埃粒子计数器监测系统Remote3104所用核心部件是由我公司独立开发的全半导体激光粒子计数器。 其计数效率及准确度满足JJG-547-88尘埃粒子计数器检定规范悬浮粒子在线监测系统的目的是记录生产线中关键区域空气中悬浮粒子存在的状况。它可以对所监测环境空气中悬浮粒子的粒径和数量分布进行自动的，连续的监测和记录，同时产生报表。当监测环境中的悬浮粒子状态超过*界限和偏离，在线式激光尘埃粒子计数器监测系统Remote3104能自动激发声光报*，通知相关人员进行处理，从而帮助确保所监测的关键环境中的颗粒状况处于正常状态，以保证生产的顺利进行。本公司所提供的技术方案是根据GMP的相关标准所制定的，符合FDA 和EU对于GMP的要求和规范

二、系统设计依据、结构框图及基本工作原理

1. 设计依据：

.洁净厂房设计规范 GB50073-2001

.洁净室施工及验收规范 JGJ-90

.药品生产质量管理规范（即GMP）（1998修订板）

.医药工业洁净室（区）悬浮粒子的测试方法 GB/T16292-1943896

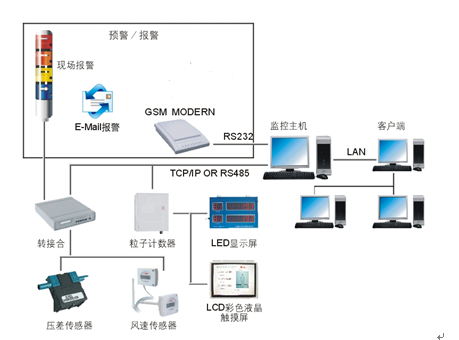

2.软件框架图

3.工作原理

       计算机控制各个粒子计数器探头的工作状态。一般情况下每组测量需进行3～5次采样。每次测量2分钟。每次测量结果包括2种粒径的数量以及环境湿/温度（选项）和测量时间。由计算机控制各采集点同步测量，所有测量数据都存储在探头内，测量完成后，计算机再从各个探头提取数据，然后进行分析、处理、绘制浓度曲线。全部历史数据可随时按需求进行查询、统计、分析、打印。测量结果超，会立即报*。

三、尘埃粒子在线监测系统Remote3104功能特点

1. 独立气泵探头/一拖多探头，能做到全天候检测

2. 除基本颗粒浓度外，可根据区域自动95%置信度级别计算。

3. 多种报*功能。

4. 隔离功能

5. 非标数据库接口

    在线式激光尘埃粒子计数器监测系统Remote3104可根据用户的流水线设置在线悬浮粒子监测点和浮游菌采样，对关键洁净区域进行在线连续监测，监测颗粒粒径为0.5和5.0μm。系统配置外置真空取样泵，并根据厂房的实际情况配全相应的取样管、数据线、电源线等辅材。所有线材从不锈钢管中穿过。并可扩展实现对洁净室A级区、B级区环境参数的实时监测，包括温湿度、压差、风速，并实现显示、记录、存储、打印、报*、历史记录查询等功能。

四、尘埃粒子在线监测系统Remote3104主要技术指标

1. 符合尘埃粒子计数器标准：GB/T6167-2007 JJF1190-2008

2. 流 量:2.83 L/min（0.1cfm）内置泵（推荐）或外置泵，28.3 L/min（0.1cfm）内置泵或外置泵（推荐）

3. 测试粒径: 0.5μm，5μm或根据客户要求定制

4. 光源:激光二极管

5. 测试范围:100级～30万级

6. 信号传输距离〈1.2KM

7. 电源：AC220V 50HZ
